Nexperia Trench-Schottky-Gleichrichter in CFP-Gehäusen
Nexperia Trench-Schottky-Gleichrichter in CFP-Gehäusen (Clip-Bonded FlatPower, CFP) erfüllen die anspruchsvollen Anforderungen von effizienten und platzsparenden Designs. Die Gleichrichter kombinieren einen niedrigen Sperrstrom, eine niedrige Durchlassspannung und den niedrigsten Qrr, um einen hohen Wirkungsgrad bei hohen Umgebungstemperaturen zu ermöglichen. Diese Bauteile von Nexperia sind in mehreren CFP-Gehäuseoptionen mit hohen Leistungsfähigkeiten erhältlich und bieten eine echte Alternative zu SMA. Diese Optionen führen zu einer besseren thermischen Leistung und zu einem kleineren Footprint.
Die Trench-Schottky-Gleichrichter sind für eine große Auswahl von Automotive-, Industrie-, Unterhaltungselektronik- und Computer-Applikationen ausgelegt. Die Bauteile eignen sich hervorragend für LED-Beleuchtungen, Antriebsstrangsysteme in Hybridfahrzeugen und Hochtemperatur-Applikationen. Die Schottky-Gleichrichter im CFP15/15B erweitern das bestehende Angebot von Trench-Schottky-Gleichrichtern, die jetzt 25 Typen umfassen.
Merkmale
- 50 V bis 100 V VR max.
- 3 A bis 15 A IF max.
- AEC-Q101-qualifiziert
- Hohe thermische und elektrische Leistungsfähigkeit
- Sehr niedriger Durchlass-Spannungsabfall und niedriger Ableitstrom für einen hohen Wirkungsgrad
- Sperrschichttemperatur bis zu +175 °C
- Kleines, flaches und leichtes Design
Applikationen
- Ladegeräte und batteriebetriebene Geräte
- Elektrofahrzeuge
- LED-Fahrzeugbeleuchtung
- LED-Hintergrundbeleuchtung in Displays
- Antriebsstrangsysteme in Hybridfahrzeugen
- O-Ring
- DC/DC-Wandlung mit hohem Wirkungsgrad
- Automotive-LED-Beleuchtung
- Schaltnetzteil
- Freilaufapplikation
- Verpolungsschutz
Ressourcen
Videos

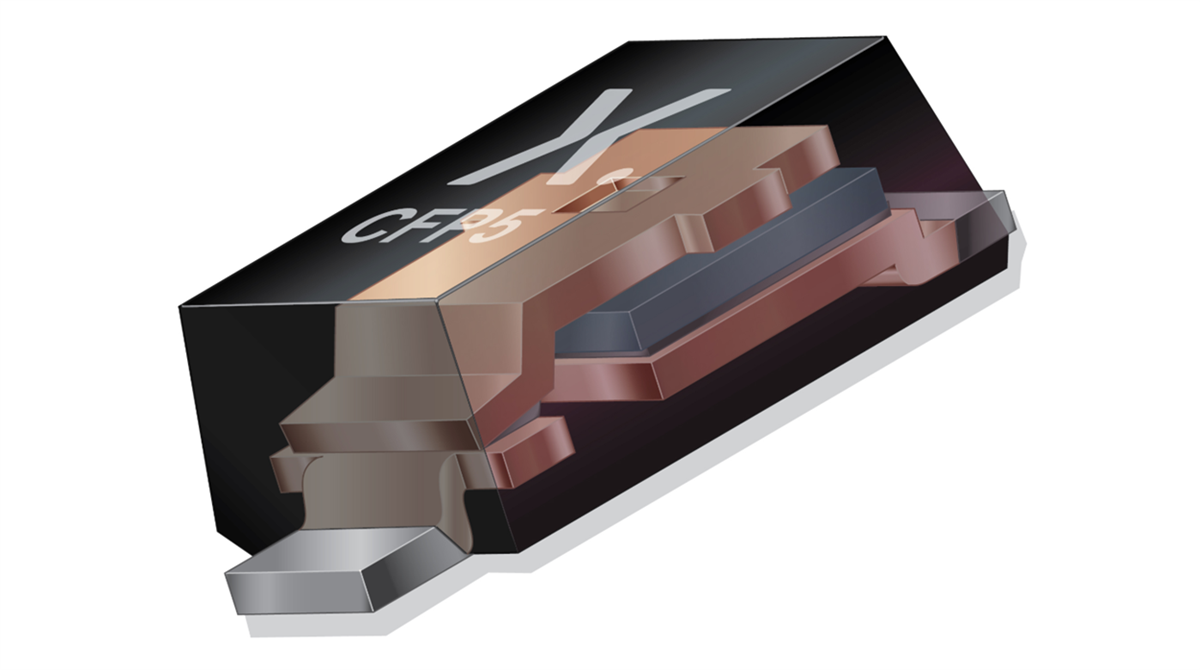

Innenansicht

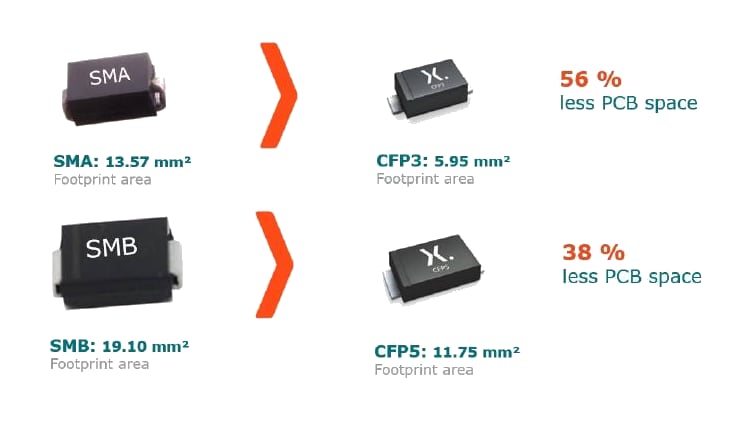

Platzsparende Gehäuse
