DuraMate: umgebungsfest abgedichtete Multi-Pin-Schwerlast-Metall- und Kunststoff-Rundsteckverbinder

Die DuraMate^™-Familie von Amphenol Sine Systems umfasst Multi-Pin-Rundsteckverbinder aus hochbelastbarem Kunststoff (AHDP) und Metall (AHDM) mit einem Schnellanschlusssystem mit 3-Wege-Bajonett-Verriegelung, die speziell für die komplexen Anforderungen in rauen Umgebungen und im Gelände entwickelt wurden. Die gestanzten und geformten oder maschinell bearbeiteten Anschlüsse mit geringer Einsteckkraft ermöglichen eine effizientere Fertigung, und der standardmäßige WTA (Wide Thread Adapter) bietet einen optimalen Zugang zur hinteren Tülle und eine verbesserte Servicefreundlichkeit. Im gesteckten Zustand sind die Steckverbinder vibrationsfest und erfüllen die Anforderungen der Schutzart IP69K gegen Staub, Wasser, Schlamm und andere Verunreinigungen. Eine Hochtemperatur-Silikondichtung bietet einen zusätzlichen Schutz vor Schmierölen, Hydraulikflüssigkeiten und fossilen Brennstoffen. Die wasserfesten Steckverbinder eignen sich ideal für Nutzfahrzeuge und schwere Geländefahrzeuge, landwirtschaftliche Anwendungen, das Baugewerbe und die Schifffahrt.

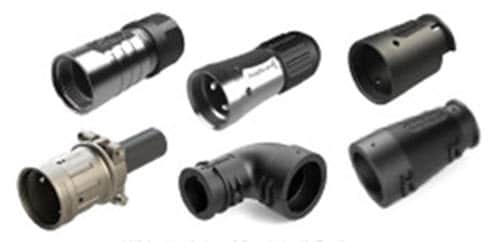

Die Backshells der Steckverbinder, d. h. die mechanische Vorrichtung, die in die Rückseite eines elektrischen Steckverbinders geschraubt wird, sind als Standard- oder Presspassung erhältlich, um maximalen Auszugskräften standzuhalten und die Zugentlastung für ummantelte Kabel zu ermöglichen. Die Backshells sind in verschiedenen Optionen erhältlich (Abbildung 1). Einige Backshell-Optionen erlauben die Verdunstung von Feuchtigkeit oder besitzen Belüftungslöcher. Zum Zubehör gehören Schutzkappen, zusätzliche Sicherungsscheiben, Befestigungsmuttern und Gummiflanschdichtungen.

DuraMate verwendet das A Series^™ Standard-Kontaktsystem. Bei den Kontakten der A Series^™ handelt es sich um Präzisionssteckverbinderkontakte, die für eine erhöhte Zuverlässigkeit entwickelt wurden und in einer Vielzahl von Beschichtungskombinationen und Kontakttypen erhältlich sind. Die bearbeiteten Kontakte eignen sich für Drahtgrößen von 4AWG bis 24AWG und Stromstärken bis zu 100 A. Die präzisionsgefertigten gestanzten und geformten Kontakte der A-Series sind für Drahtstärken von 10 bis 22AWG und Stromstärken bis 25 A erhältlich und zeichnen sich durch eine effektive Kabelverarbeitung aus. Gleichzeitig gewährleisten sie einen äußerst zuverlässigen Leitungsanschluss und hohe Leistung.

DuraMate AHDP und AHDM Series

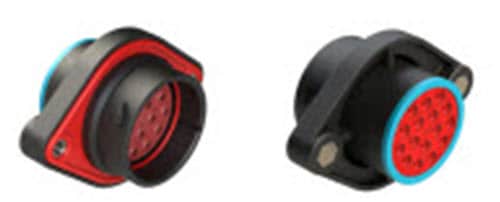

Die DuraMate AHDP Kunststoff-Rundsteckverbinder sind umgebungsfest abgedichtete Multi-Pin-Schwerlast-Kunststoff-Rundsteckverbinder mit hochfesten, stoßfesten und leichten thermoplastischen Gehäusen. Sie sind in Größe 24 mit 13 Einsatzanordnungen und Größe 18 mit sechs Einsatzanordnungen erhältlich. Der AHDP verfügt über die neuen PanelMate^™-Anschlussbuchsen für eine feste Position und sichere Montage (Abbildung 2).

Die AHDM-Metallsteckverbinder sind mit Metallgehäusen aus Zinklegierung ausgestattet und in der Größe 24 mit 13 Einsatzanordnungen und in der Größe 18 mit sechs Einsatzanordnungen erhältlich.

Fazit

Die Produkte eignen sich gut für Anwendungen mit starker Beanspruchung und rauen Umgebungsbedingungen. Bei Steckverbindern ist eine gute Passgenauigkeit die ultimative Lösung.
